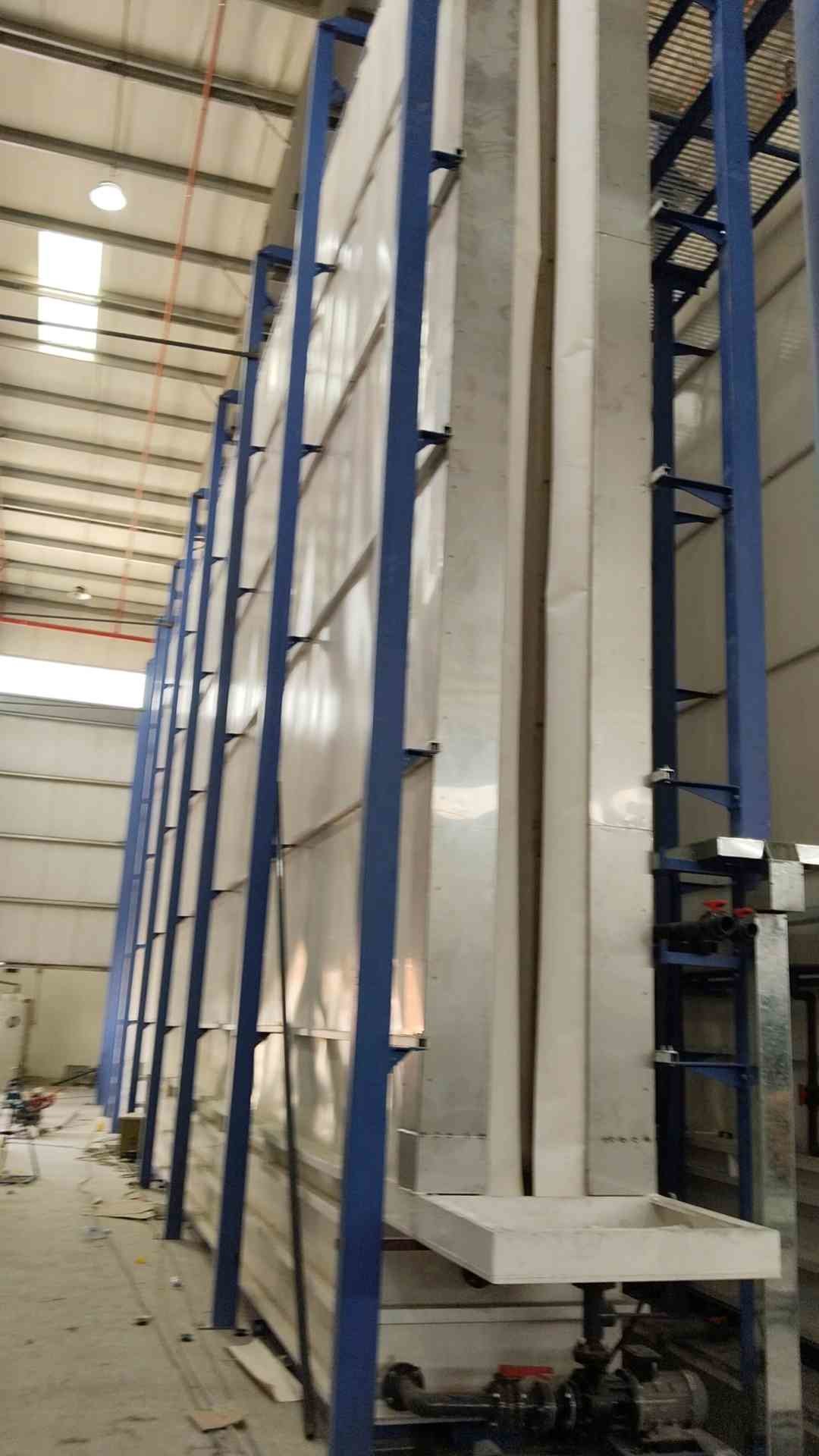

Turquia Sistema de aquecimento de GLP Equipamento de tratamento de superfície Perfis de alumínio Esquema Linha vertical de revestimento em pó

Turquia Sistema de aquecimento de GLP Equipamento de tratamento de superfície Perfis de alumínio Esquema Linha vertical de revestimento em pó

Esta proposta destina-se a linhas verticais de revestimento em pó de perfis de alumínio

1"Dados de projeto

1) Material de revestimento: Perfil de alumínio

2) Descrição técnica: carregamento, pré-tratamento, secagem, revestimento em pó, curagem, descarregamento.

3) especificações do perfil de revestimento:

4) Tamanho máximo do perfil: 100 mm × 200 mm × L7000 mm

5) Peso máximo do perfil: 30 kg

6) Peso padrão: 3,5 kg

7) Área de superfície padrão do perfil: 400 m²- Não.

2"Fornecimento de energia
1) Fornecimento de energia

2) Voltagem monofásica: 220V+10%

3) Tensão trifásica:380V+10%

4) Frequência: 50 Hz

5) Linha do grupo de equipamento e linha zero

6) Gás natural

3Ar comprimido

1) Pressão: 7,0 bar

2) Fluxo máximo de vapor: 1,3 g/nm³

3) Teor máximo de óleo: 0,01 ppm

4) Fluxo máximo do ar comprimido: 8 m³/min

4Água industrial necessária

1) Pressão: 3+0.2bar

2) Fluxo: 5 m³/h

5, pó

1) Características do pó:LEL≥40g/Nm³

6Capacidade de produção

1) Velocidade da cadeia transportadora: 1,2 m/minuto

2) Total de peças de revestimento por hora: 1200 mm/minute÷150 mm/pcs×60minutes=480 pcs/hr

3) Peso total por hora: 480pcs × 3,5kg/pcs = 1,68t/h

4) Capacidade diária: 1,68 toneladas x 16 horas/dia = 26,8 toneladas/dia

5) Capacidade mensal: 26,8 toneladas/dia × 25 dias/mês = 670 toneladas/mês

Características:
1Linha de revestimento de pó vertical automática para equipamento de tratamento de superfície de perfis de alumínio. Economize gás e energia, economize espaço.

Alta qualidade, alta produtividade, revestimento suave e durável.

2Componente principal:Revestimento em pó Sistema de transportador suspenso, Sistema de carga e descarga, Pré-tratamento, Forno de secagem, Pó

Câmara de revestimento e sistema de reciclagem,Forno de curagem,Sistema de controlo eléctrico,Pistolas de revestimento de pólvora,Centro de abastecimento de pólvora,Compressor de ar,

Sistema de máquina de água e assim por diante.

3Processo de revestimento em pó comum:Descarga-Lançamento-Pré-grexagem-Degrexagem-Lançamento-Lançamento-Puro

Água-pasivação-lavagem-puro-secagem-revestimento em pó-curagem-descarga.


Os procedimentos operacionais de pulverização vertical são os seguintes:

1Para a pulverização de perfis, o pré-tratamento é extremamente importante. Uma camada de película de óxido natural é formada na superfície do perfil extrudido com certas manchas de óleo e outros materiais.que devem ser limpos por tratamento químico antes da pulverização.

2, Processo de pré-processamentoSkim ---[ 1,5-5 minutos ] --- lavado [0,5-1 minuto ]--- lavado [0,5-1 minuto ]--- ajuste ácido da superfície [1,5-5 minutos - --lavado [0,5-1 minuto ]--- lavado [ 0,1].5-1 minuto ]--- afiar [0.5-2 minutos ]--- lavagem [ 0,5 - 1 minuto ]-- lavagem com água pura [1 - 2 minutos].

3, Desengraxante:O tratamento de desengraxante tem por objectivo remover a mancha de óleo na superfície do perfil e garantir a limpeza da superfície quando o perfil entra no reservatório de cromagem.

4, Parâmetros do processo de degreasão do tanque:Durante a produção, analisar a concentração do líquido do tanque de ácidos livres a cada duas horas, ajustar o líquido do tanque de acordo com os resultados da análise,e limpar a superfície do líquido do tanque de vez em quando sem mudar o líquido do tanque.

5O tratamento de superfície ácida tem como objectivo principal eliminar ainda mais o óleo do perfil, de modo a expor uma matriz fresca à superfície do perfil.para facilitar a reação de cromagem suave.Analisar a concentração da solução do banho a cada duas horas e ajustar de acordo com os resultados da análise.o líquido do banho não precisa de ser substituído e pode ser usado durante muito tempo.

6A superfície do perfil cromado formará um revestimento de conversão química amarelo claro.Resiliência a intempéries dos perfis pulverizados.Analisar a anomalia do líquido do banho a cada duas horas e fazer ajustes de acordo com os resultados da análise.e o líquido do banho é reabastecido de vez em quando.

7Os perfis cromados são introduzidos no forno de secagem para secagem de superfície.Caso contrário, a qualidade da adesão entre o revestimento e os perfis será afectada..

8, Os perfis secos entram na cabina de pulverização a uma velocidade de cadeia de 1 ¢ 2,5 / m para pulverização ((A velocidade da cadeia é ajustável de acordo com as necessidades do cliente).

9, Através da pressão de ar limpo e filtrado [7-8 kg], o pó é pulverizado uniformemente sobre as peças de trabalho com a pistola de pólvora eletrostática;a tensão eletrostática de 45-90kw e o correspondente sistema de abastecimento de pó e parâmetros para garantir que o revestimento atinja o conjunto de requisitos de processo, o processo de pulverização é concluído.

10A temperatura de cura deve ser entre [195-215 graus], e o tempo de cura deve ser entre [15-25 minutos].

11Os perfis que foram curados e liberados são aquecidos como um todo. Não toque na superfície dos perfis com as mãos nuas. Após o resfriamento, eles podem ser retirados da prateleira.Após retirar a prateleira, verifique os produtos pulverizados. A superfície deve ser lisa e o revestimento uniforme. marcas, casca de laranja e outros fenômenos,e, em seguida, pode ser embalado após passar na inspeção de qualidade profissional.
