Linha de revestimento vertical de pó de perfil de liga de alumínio
Centro de alimentação de pó com pré-tratamento de túnel de pulverização
Linha vertical de revestimento em pó com o melhor equipamento de tratamento de superfície

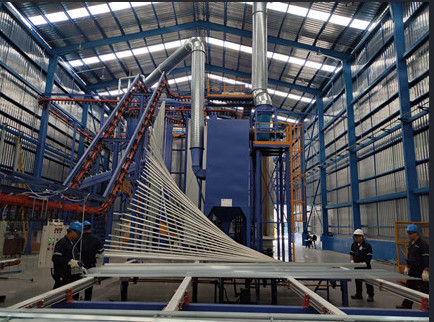

Esta proposta destina-se a uma linha vertical de revestimento em pó de perfis de alumínio
1Dados de projeto
A. Material de revestimento: Perfil de alumínio
B. Descrição técnica: carregamento, pré-tratamento, secagem, revestimento em pó, curagem, descarregamento.
C. Especificações do perfil de revestimento:
a. Tamanho máximo do perfil: 100 mm × 200 mm × L7000 mm
b,Peso máximo do perfil: 30 kg
c,Peso normal: 3,5 kg
d. Área de superfície padrão do perfil: 400 m2- Não.
2- Fornecimento de energia
A. Fornecimento de energia
Voltagem monofásica: 220V+10%
Voltagem trifásica: 380V+10%
Frequência: 50 Hz
Linha de grupo de equipamento e linha zero
B.Gás natural
3. ar comprimido
A,pressão: 7,0 bar
B,Fluxo máximo de vapor: 1,3 g/nm3
C,conteúdo máximo de óleo: 0,01 ppm
D,Fluxo máximo do ar comprimido: 8 m3/min
4. Água industrial necessária
A. Pressão: 3+0.2bar
B, Fluxo: 5m3/h
5. Pó
A. Características do pó:LEL≥40g/Nm3
6Capacidade de produção
Velocidade da cadeia transportadora: 1,2 m/minuto
Total de peças de revestimento por hora: 1200mm/min÷150mm/pcs×60minutes=480pcs/hr
Peso total por hora: 480pcs × 3,5kg/pcs = 1,68t/h
Capacidade diária: 1,68 toneladas x 16 horas/dia = 26,8 toneladas/dia
Capacidade mensal: 26,8 toneladas/dia × 25 dias/mês= 670 toneladas/mês
Característica:Línea de revestimento em pó vertical automática para equipamento de tratamento de superfície de perfis de alumínio.A poupança de gás e energia, poupança de espaço.Alta qualidade, alta produtividade, revestimento suave e durável.
Componente principal:Revestimento em pó Sistema de transportador suspenso,Sistema de carregamento e descarregamento,Pré-tratamento,Forno de secagem,Câmara de revestimento em pó e sistema de reciclagem,Forno de curagem,Sistema de controlo elétrico,Pistolas de revestimento em pó,Centro de abastecimento de pólvoraCompressor de ar, sistema de máquina de água e assim por diante.
Processo comum de revestimento em pó:Descarga-Lançamento-Pré-Grasagem-Degrasagem-Lançamento-Lançamento-Água pura-Passivação-Lançamento-Seca-Pura-Lançamento em pó-Curagem-Lançamento.
Os procedimentos operacionais de pulverização vertical são os seguintes:
1Para a pulverização de perfis, o pré-tratamento é extremamente importante.que devem ser limpos por tratamento químico antes da pulverização.
2Processo de pré-processamento Esmagamento ---[ 1,5-5 minutos ] --- lavado [0,5-1 minuto ]--- lavado [0,5-1 minuto ]--- ajuste da superfície ácida [1,5-5 minutos - --lavado [0,5-1 minuto ]--- lavado [ 0,1].5-1 minuto ]--- afiar [0.5-2 minutos ]--- lavagem [ 0,5 - 1 minuto ]-- lavagem com água pura [1 - 2 minutos].
3"Propósito de desengraçamento: O tratamento de desengraçamento tem por objectivo remover a mancha de óleo na superfície do perfil e garantir a limpeza da superfície quando o perfil entra no reservatório de cromagem.
4"Parâmetros do processo de degreasão do reservatório:Durante a produção, analisar a concentração do líquido do reservatório de ácidos livres a cada duas horas, ajustar o líquido do reservatório de acordo com os resultados da análise,e limpar a superfície do líquido do tanque de vez em quando sem mudar o líquido do tanque.
5"Condicionamento ácido da superfície: O principal objectivo do tratamento ácido da superfície é eliminar ainda mais o óleo do perfil, de modo a que a superfície do perfil mostre uma matriz fresca,para facilitar a reação de cromagem suave.Analisar a concentração da solução do banho a cada duas horas e ajustar de acordo com os resultados da análise.o líquido do banho não precisa de ser substituído e pode ser usado durante muito tempo.
6"Função do reservatório de cromagem: É muito importante para o reservatório de cromagem por pulverização de alumínio.Resiliência a intempéries dos perfis pulverizados.Analisar a anomalia do líquido do banho a cada duas horas e fazer ajustes de acordo com os resultados da análise.e o líquido do banho é reabastecido de vez em quando.
7"Os perfis cromados são introduzidos no forno de secagem para secagem de superfície. A temperatura de secagem deve estar entre 80 e 90 graus e não deve exceder 95 graus,Caso contrário, a qualidade da adesão entre o revestimento e os perfis será afectada..
8"Os perfis secos entram na cabina de pulverização a uma velocidade de cadeia de 1 ‰ 2,5 / m para pulverização.
9"Com a pressão de ar limpo e filtrado (7-8 kg), o pó é pulverizado uniformemente sobre as peças de trabalho com a pistola de pólvora eletrostática;a tensão eletrostática de 45-90kw e o correspondente sistema de abastecimento de pó e parâmetros para garantir que o revestimento atinja o conjunto de requisitos de processo, o processo de pulverização é concluído.
10Após a pulverização, introduzir no forno de cura para nivelar a cura. A temperatura de cura é entre [195-215 graus], e o tempo de cura deve ser entre [15-25 minutos].
11"Os perfis que foram curados e liberados são aquecidos como um todo. Não toque na superfície dos perfis com as mãos nuas. Após o arrefecimento, eles podem ser retirados da prateleira.Após retirar a prateleira, verifique os produtos pulverizados. A superfície deve ser lisa e o revestimento uniforme. marcas, casca de laranja e outros fenômenos,e, em seguida, pode ser embalado após passar na inspeção de qualidade profissional.
Sobre nós
Foshan ABD Equipment Co., Ltd foi fundada em 2003. Desde que começamos, a ABD tem feito um grande trabalho em design, fabricação e instalação de equipamentos de tratamento de superfície de alumínio,incluindo as linhas de revestimento por pó eletrostático, linhas de anodização e coloração, bem como linhas de pintura fluida de fluorocarbonos.Vamos criar projetos personalizados e fornecer os tipos verticais e horizontais para cada cliente com base em suas necessidades individuais.
A excelente qualidade e serviço fazem "Anbang Equipment" exportado para mais de 35 países e regiões do mundo, incluindo os Estados Unidos, Austrália, Nova Zelândia, Vietnã, Malásia,Indonésia, Sri Lanka, Emirados Árabes Unidos, Arábia Saudita, Qatar, Kuwait, Turquia, Egito, Argélia, Angola, México, Colômbia, etc.
Perguntas frequentes
1.O que podemos oferecer se estiver interessado no seu equipamento?
A. O material/tamanho (max)/peso (max) das suas peças.
B. Qual é a produção esperada deste equipamento (8 horas/dia ou 30 dias/mês)?
C. O espaço disponível da oficina em que pretende colocar este conjunto de equipamento (em LxWxH)?
D. Que combustível prefere utilizar para o sistema de aquecimento: Elétrico,Gás,GPL,Diesel ou outros?
2.Como instalar o equipamento depois de comprar o seu equipamento?
A. Forneceremos documentos de instalação, desenho de montagem 3D ou vídeo de instalação para orientar o trabalho de instalação.
B. O nosso engenheiro guiará a instalação e depuração do equipamento em linha.
C. Podemos organizar instaladores na sua fábrica para guiar o trabalho de instalação, se necessário, este serviço é gratuito.
D. Após a depuração, dará formação completa e acompanhará regularmente o uso do equipamento.
3.Como é feito o serviço pós-venda da sua empresa?
A. Garantia de 1 ano para peças, as peças incluem principalmente ventiladores,queimadores,componentes elétricos do gabinete de controlo, estrutura metálica, painéis de parede, etc.,exceto no caso de danos causados pelo homem.
B. Enquanto estiver a utilizar o nosso equipamento, o nosso apoio técnico estará sempre online
