Linha de revestimento vertical de pó para perfil de liga de alumínio

Linha de revestimento vertical de pó de perfil de liga de alumínio

Centro de alimentação de pó com pré-tratamento de túnel de pulverização
Linha vertical de revestimento em pó com o melhor equipamento de tratamento de superfície

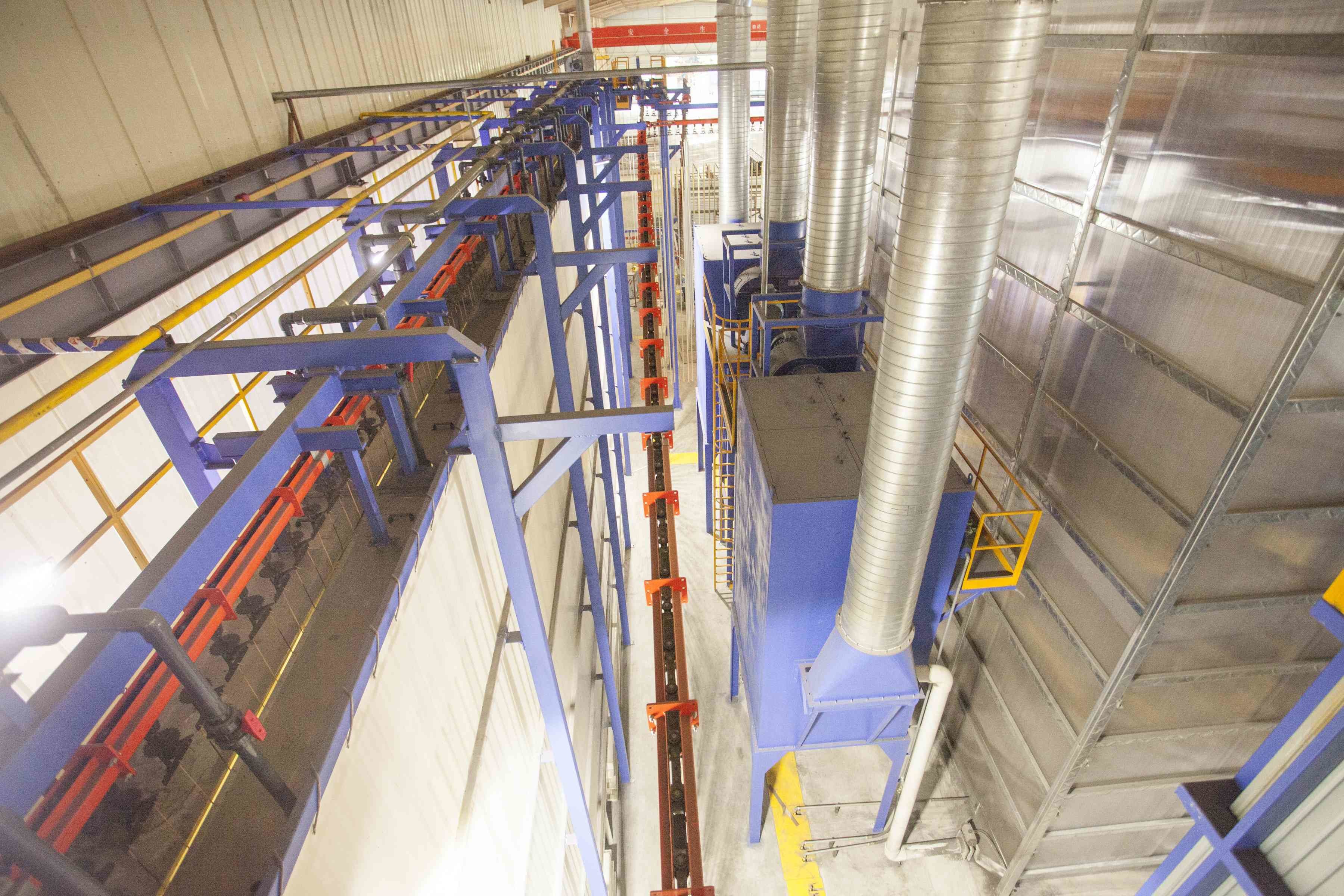

Esta proposta destina-se a uma linha vertical de revestimento em pó de perfis de alumínio

1Dados de projeto
A. Material de revestimento: Perfil de alumínio
B. Descrição técnica: carregamento, pré-tratamento, secagem, revestimento em pó, curagem, descarga.
C. Especificações do perfil de revestimento:
a. Tamanho máximo do perfil: 100 mm × 200 mm × L7000 mm
b,Peso máximo do perfil: 30 kg
c,Peso normal: 3,5 kg
d,Área de superfície padrão do perfil: 400m2/T

2- Fornecimento de energia
A. Fornecimento de energia
Voltagem monofásica: 220V+10%
Voltagem trifásica: 380V+10%
Frequência: 50 Hz
Linha de grupo de equipamento e linha zero
B.Gás natural

3. ar comprimido
A,pressão: 7,0 bar
B,Fluxo máximo de vapor: 1,3 g/nm3
C,conteúdo máximo de óleo: 0,01 ppm
D,Fluxo máximo do ar comprimido: 8m3/min

4. Água industrial necessária
A,pressão: 3+0,2 bar
B, Fluxo: 5 m3/h

5. Pó
A. Característica do pó: LEL≥40g/Nm3

6Capacidade de produção
Velocidade da cadeia transportadora: 1,2 m/minuto
Total de peças de revestimento por hora: 1200mm/min÷150mm/pcs×60minutes=480pcs/hr
Peso total por hora: 480pcs × 3,5kg/pcs = 1,68t/h
Capacidade diária: 1,68 toneladas x 16 horas/dia = 26,8 toneladas/dia
Capacidade mensal: 26,8 toneladas/dia × 25 dias/mês= 670 toneladas/mês

Característica:Línea de revestimento em pó vertical automática para equipamento de tratamento de superfície de perfis de alumínio.A poupança de gás e energia, poupança de espaço.Alta qualidade, alta produtividade, revestimento suave e durável.

Componente principal: Revestimento em pó Sistema de transportador suspenso,Sistema de carga e descarga,Preto de tratamento,Forno de secagem,Câmara de revestimento em pó e sistema de reciclagem,Forno de curagem,Sistema de controlo eléctrico,Pistolas de revestimento em póCentro de abastecimento de pólvora, compressor de ar, DI sistema de máquina de água e assim por diante.

Processo comum de revestimento em pó:Descarga-Lançamento-Pré-Grasagem-Degrasagem-Lançamento-Lançamento-Água pura-Passivação-Lançamento-Seca-Pura-Lançamento em pó-Curagem-Lançamento.

Os procedimentos operacionais de pulverização vertical são os seguintes:

1Para a pulverização de perfis, o pré-tratamento é extremamente importante.que devem ser limpos por tratamento químico antes da pulverização.

2Processo de pré-processamento Esmagamento ---[ 1,5-5 minutos ] --- lavado [0,5-1 minuto ]--- lavado [0,5-1 minuto ]--- ajuste da superfície ácida [1,5-5 minutos - --lavado [0,5-1 minuto ]--- lavado [ 0,1].5-1 minuto ]--- afiar [0.5-2 minutos ]--- lavagem [ 0,5 - 1 minuto ]-- lavagem com água pura [1 - 2 minutos].

3"Propósito de desengraçamento: O tratamento de desengraçamento tem por objectivo remover a mancha de óleo na superfície do perfil e garantir a limpeza da superfície quando o perfil entra no reservatório de cromagem.

4"Parâmetros do processo de degreasão do reservatório:Durante a produção, analisar a concentração do líquido do reservatório de ácidos livres a cada duas horas, ajustar o líquido do reservatório de acordo com os resultados da análise,e limpar a superfície do líquido do tanque de vez em quando sem mudar o líquido do tanque.

5"Condicionamento ácido da superfície: O principal objectivo do tratamento ácido da superfície é eliminar ainda mais o óleo do perfil, de modo a que a superfície do perfil mostre uma matriz fresca,para facilitar a reação de cromagem suave.Analisar a concentração da solução do banho a cada duas horas e ajustar de acordo com os resultados da análise.o líquido do banho não precisa de ser substituído e pode ser usado durante muito tempo.

6"Função do reservatório de cromagem: É muito importante para o reservatório de cromagem por pulverização de alumínio.Resiliência a intempéries dos perfis pulverizados.Analisar a anomalia do líquido do banho a cada duas horas e fazer ajustes de acordo com os resultados da análise.e o líquido do banho é reabastecido de vez em quando.

7Os perfis cromados são introduzidos no forno de secagem para secagem da superfície.

Perguntas frequentes

1O que podemos oferecer se estiver interessado no seu equipamento?
A. O material/tamanho (max)/peso (max) das suas peças.
B. Qual é a produção esperada deste equipamento (8 horas/dia ou 30 dias/mês).
C. O espaço disponível da oficina em que pretende colocar este conjunto de equipamento (em LxWxH).
D. Que combustível prefere utilizar para o sistema de aquecimento: Elétrico,Gás,GPL,Diesel ou outros.

2Como instalar equipamentos depois de comprar o seu equipamento?
A. Forneceremos documentos de instalação, desenho de montagem 3D ou vídeo de instalação para orientar o trabalho de instalação.
B. O nosso engenheiro guiará a instalação e depuração do equipamento em linha.
C. Podemos organizar instaladores na sua fábrica para guiar o trabalho de instalação, se necessário, este serviço é gratuito.
D. Após a depuração, dará formação completa e acompanhará regularmente o uso do equipamento.

3Como é feito o serviço pós-venda da sua empresa?
A. Garantia de 1 ano para peças, as peças incluem principalmente ventiladores,queimadores,componentes elétricos do gabinete de controlo, estrutura metálica, painéis de parede, etc.,exceto no caso de danos causados pelo homem.
B. Enquanto estiver a utilizar o nosso equipamento, o nosso apoio técnico estará sempre online
