Especificações do projecto

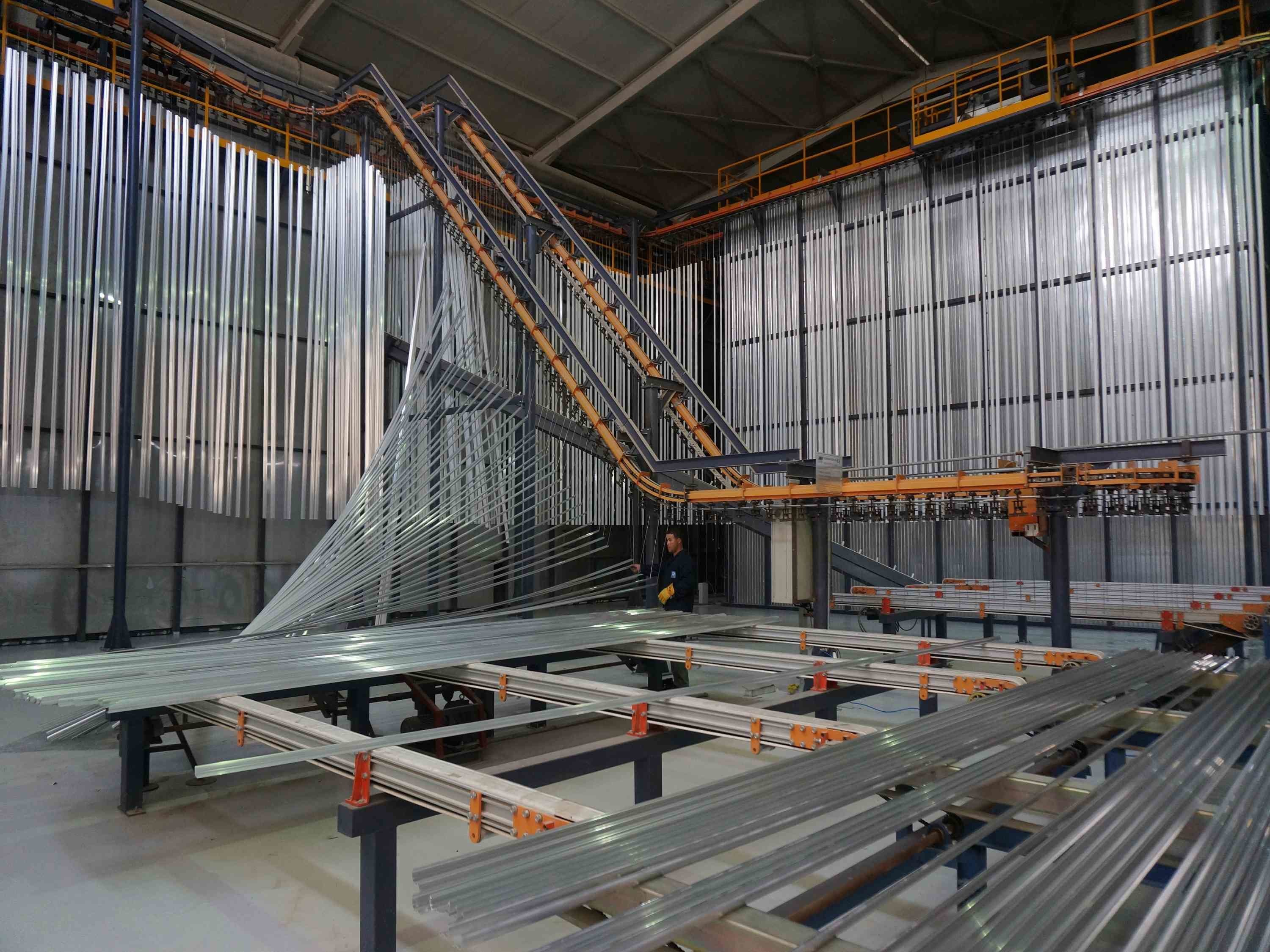

Esta proposta destina-se a uma linha vertical de revestimento em pó de perfis de alumínio
1"Dados de projeto
A. Material de revestimento: Perfil de alumínio
B. Descrição técnica: carregamento, pré-tratamento, secagem, revestimento em pó, curagem, descarregamento.
C. Especificações do perfil de revestimento:
a. Tamanho máximo do perfil: 100 mm × 200 mm × 7000 mm
b. Peso máximo do perfil: 30 kg.
c. Peso normal: 3,5 kg
d. Área de superfície padrão do perfil: 400 m2/t
e. Velocidade do transportador 1200 mm/min (500 mm/min ----- 20000 mm/min ajustável)
2, Fornecimento de energia
A. Fornecimento de energia
Voltagem monofásica: 220V+10%
Voltagem trifásica: 380V+10%
Frequência: 50 Hz
Linha de grupo de equipamento e linha zero
B.Gás natural
3Ar comprimido
A,pressão: 7,0 bar
B,Fluxo máximo de vapor: 1,3 g/nm3
C,conteúdo máximo de óleo: 0,01 ppm
D,Fluxo máximo do ar comprimido: 8m3/min
4Água industrial necessária
A. Pressão: 3+0.2bar
B, Fluxo; 5 m3/h
5Água pura.
A,condutividade: 10us/cm
B, Fluxo; 4 m3/h
6Pó.
A. Características do pó:LEL≥40g/Nm3
7Espaço entre os materiais pendurados: 66 mm, 100 mm, 133 mm, 150 mm, 200 mm
8Capacidade de produção
Velocidade da cadeia transportadora: 1,2 m/minuto
Total de peças de revestimento por hora: 1200mm/min÷150mm/pcs×60minutes=480pcs/hr
Peso total por hora: 480pcs × 3,5kg/pcs = 1,68t/h
Capacidade diária: 1,68 toneladas x 16 horas/dia = 26,8 toneladas/dia
Capacidade mensal: 26,8 toneladas/dia × 25 dias/mês= 670 toneladas/mês
9Processo
Processo ordinário de revestimento em pó
Sobre nós
Foshan ABD Equipment Co., Ltd foi fundada em 2003. Desde que começamos, a ABD tem feito um grande trabalho em design, fabricação e instalação de equipamentos de tratamento de superfície de alumínio,incluindo as linhas de revestimento por pó eletrostático, linhas de anodização e coloração, bem como linhas de pintura fluida de fluorocarbonos.Vamos criar projetos personalizados e fornecer os tipos verticais e horizontais para cada cliente com base em suas necessidades individuais.
1O que podemos oferecer se estiver interessado no seu equipamento?
A. O material/tamanho (max)/peso (max) das suas peças.
B. Qual é a produção esperada deste equipamento (8 horas/dia ou 30 dias/mês)?
C. O espaço disponível da oficina em que pretende colocar este conjunto de equipamento (em LxWxH)?
D. Que combustível prefere utilizar para o sistema de aquecimento: Elétrico,Gás,GPL,Diesel ou outros?
2Como instalar equipamentos depois de comprar o seu equipamento?
A. Forneceremos documentos de instalação, desenho de montagem 3D ou vídeo de instalação para orientar o trabalho de instalação.
B. O nosso engenheiro guiará a instalação e depuração do equipamento em linha.
C. Podemos organizar instaladores na sua fábrica para guiar o trabalho de instalação, se necessário, este serviço é gratuito.
D. Após a depuração, dará formação completa e acompanhará regularmente o uso do equipamento.
3Como é feito o serviço pós-venda da sua empresa?
A. Garantia de 1 ano para peças, as peças incluem principalmente ventiladores,queimadores,componentes elétricos do gabinete de controlo, estrutura metálica, painéis de parede, etc.,exceto no caso de danos causados pelo homem.
B. Enquanto estiver a utilizar o nosso equipamento, o nosso apoio técnico estará sempre online
